Outillage


Pour commencer, vous devriez vous procurer certains outils spécifiques dont vous allez avoir besoin pour réaliser ces modifications et qui ne se trouvent pas forcément dans votre boîte à outils :

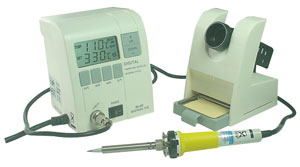

A/ Si vous n’en possédez pas, offrez vous une station de soudage à température régulée digne de ce nom. Par exemple :

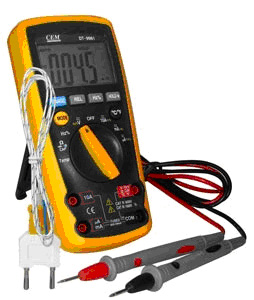

B/ Le plus important, un multimètre électronique d’excellente qualité qui vous sera toujours utile. Un exemple :






Modifications du DCX


Minimales :

- 4 condensateurs polypropylène métallisé 6.8 µF/250V ou 400V axial. Les modèles 400V sont souvent d'un diamètre supérieur et peuvent parfois avoir du mal à rentrer sous le capot.  Modèles SCR PA, PB ou Mundorf M-cap

- 4 condensateurs 2.2nF. Modèle styroflex 1% 125VDC/63VAC axial.

- 4 résistances couche métal 1/4W  1 KOhms

- 1 Kit alimentation Selectronic ref. 11.3013-1.

- Eventuellement (voir texte) Transformateur 2X9V 5 ou 6VA.

- gaine thermorétractable + câbles.



Optimales :

- 1 Module d'entrée numérique + horloge Selectronic ref. 11.3013-16

- 3 Puces de conversion numérique/analogique AKM AK4396VF SOIC



Petites fournitures pour l'amplificateur :



Chez GOTRONIC  (cliquer sur l'image pour suivre le lien) :


Bouton poussoir secteur INOX
Bipolaire 250Vac / 16A
Contacts argentés Faston 4.8 mm

REF : 07380




Embase RCA dorée pour chassis, isolée.
3 x Noires RCA2N + 3 x Rouges RCA2R

REF noire  : 08536
REF rouge : 08539




Douille banane 4 mm pour chassis, isolée.
36A / 70Vdc
6 x Noires BE450N + 6 x Rouges BE450R

REF noire  : 08290
REF rouge : 08291





Embase secteur IEC PS1025.
1 x 2P+T  10A 250V
Cosses faston 6.3 mm

REF mâle : 08666





Led Verte cylindrique diamètre 3 mm.
Boîtier diffusant teinté
3 x type L424GDT

REF verte  : 03102





Support de circuit imprimé adhésif.
Hauteur 5 mm diamètre 4 mm
Socle adhésif 18 mm X 18 mm
20 x type PCB5

REF 5 mm  : 11555





Chez AUDIOPHONICS :


Bouton Aluminium diamètre 40 mm, hauteur 28 mm, usiné dans la masse.
Pour axe 6mm.

REF : 2281
